GB/T5237.7-2017應用指南：深入解析鋁合金型材角度允許偏差、倒角與圓角半徑規范、曲面間隙控制技術及常見問題解決方案
一、角度允許偏差分級體系
1. 精度等級劃分標準
根據GB/T5237.7-2017，鋁型材角度公差分為三個等級：
| 精度等級 | 允許偏差值 | 典型應用場景 |
|---|---|---|
| 普通級 | ±1.5° | 一般建筑型材、普通工業用材 |
| 高精級 | ±1.0° | 光伏框架、電子設備外殼 |
| 超高精級 | ±0.5° | 航空航天、精密儀器構件 |
特殊規定：
6060T5、6063T5等常用合金默認執行高精級標準（未注明時）
非對稱公差設置時，總值不得超過標準值的2倍（如±1.0°可設為+0.3°/-1.7°）
2. 測量方法要點
直接測量法
使用數顯角度尺，測量點距離型材端部≥100mm
投影比對法
適用于復雜截面，放大50倍比對設計圖紙
三坐標測量
關鍵部件建議采用CMM測量，重復精度≤0.05°
二、倒角與圓角半徑規范
1. 倒角半徑標準要求
倒角（或過渡圓角）半徑r及圓角半徑R如下圖所示：

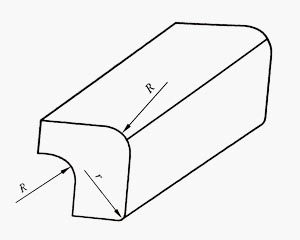

倒角（或過渡圓角）半徑r及圓角半徑R示意圖
圖樣上標注有倒角（或過渡圓角）半徑"r"字樣時，倒角（或過渡圓角）半徑r應符合表2的規定；要求倒角（或過渡圓角）半徑為其他數值時，應將該數值標注在圖樣上；
| 壁厚范圍 | 最大允許r值 | 圖示示例 |
|---|---|---|
| ≤3.00 | 0.5 | [圖示A] |
| 3.01-6.00 | 0.6 | [圖示B] |
| 6.01-10.00 | 0.8 | [圖示C] |
| 10.01-20.00 | 1.0 | [圖示D] |
| 20.01-40.00 | 1.5 | [圖示E] |
設計注意：
不等厚夾角取較大壁厚值確定r值
特殊要求需在圖樣中明確標注
2. 圓角半徑(R)公差帶
圓弧過渡處的尺寸控制要求：
| 公稱R值 | 允許偏差 | 計算公式 |
|---|---|---|
| ≤1.0 | ±0.3 | - |
| 1.01-5.0 | ±0.5 | - |
| >5.0 | ±0.1R | 如R=6mm，則±0.6mm |
工程實踐：
模具加工時建議預留0.05mm拋光余量
關鍵受力部位建議采用上限偏差
三、曲面間隙控制技術
1. 標準測量方法
使用商定樣板檢測，弦長基準25mm
不同圓心角的計算規則：
≤90°：0.13×(實際弦長/25)mm
>90°：0.13×[(90°對應弦長)+(余角對應弦長)]/25mm
2. 實際應用案例
某新能源汽車電池托盤型材要求：
間隙計算示例
圓心角120°，測量弦長38mm
允許間隙 = 0.13 × [(90°弦長30mm) + (30°弦長15.5mm)] / 25
= 0.13 × 45.5 / 25 = 0.237mm
3. 曲面加工工藝控制
模具拋光
擠壓模具拋光至Ra≤0.4μm
等溫?cái)D壓
采用等溫?cái)D壓工藝（±5℃控制）
數控矯直
后處理采用數控拉彎矯直
四、常見問題解決方案
角度超差處理流程
檢查模具工作帶磨損（允許≤0.02mm）
調整擠壓溫度（±10℃范圍內）
優化牽引力（控制在5-15kN）
倒角不達標改進措施
修磨模具過渡區圓角
增加擠壓速度10-15%
采用含硼鋁棒（減少粘模）
曲面間隙不良對策
增加模具導流角（建議15-25°）
使用帶氣體冷卻的模具系統
實施在線激光檢測反饋
五、標準應用指導建議
設計階段
關鍵配合面注明超高精級要求
受力部位圓角半徑取上限值
標注非對稱公差時需特殊說明
生產控制
建立首件三坐標全尺寸檢測制度
每班次進行角度專項抽檢（≥3件）
模具每500次擠壓后全面檢測
檢驗方法
角度測量采用光學投影儀比對
圓角半徑使用半徑規驗證
曲面間隙用塞尺檢測（0.01mm分級）
六、行業發展趨勢
數字化檢測技術
3D掃描全尺寸比對
精度0.02mm的全尺寸快速檢測
AI視覺自動判定
基于深度學習的自動質量判定系統
實時數據分析
生產數據實時統計分析平臺
新型加工工藝
ECAP技術
等通道轉角擠壓技術
超低溫精密成形
低溫環境下的精密成形工藝
激光輔助擠壓
激光輔助擠壓成型技術
標準更新方向
新增微弧氧化型材的特殊要求
細化復合型材的尺寸標準
引入統計學過程控制(SPC)規范
總結
本標準的正確應用需要設計、生產、檢驗三方的協同配合。建議企業建立完整的標準執行體系，包括培訓制度、操作規范和檢測流程，確保鋁型材產品尺寸精度符合最新國家標準要求。
通過科學應用GB/T5237.7-2017標準，企業可以顯著提升產品質量穩定性，降低生產成本，增強市場競爭力。
